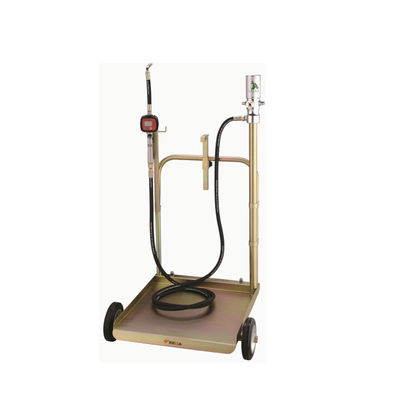

YEEDA YD51-013A موزع زيت بعجلات سعة 220 كجم: 18 لتر/الدقيقة، ±0.5%، للمستودعات/ورش العمل/اللوجستيات
مواصفات المنتج
| فئة المكون |
مواصفات محددة |
| العلامة التجارية والنموذج |
YEEDA YD51-013A (مجموعة موزع الزيت 180-220KGS المثبتة على عربة 3:1، مصممة لتوزيع الزيت متوسط اللزوجة بأسطوانة كبيرة، مثالية للمستودعات الصناعية وورش العمل الثقيلة ومراكز الخدمات اللوجستية) |
| نوع المنتج |
النظام المتكامل: مضخة زيت تعمل بالهواء + عربة معيارية للخدمة الشاقة + خرطوم التوزيع + عداد رقمي |
| مضخة زيت تعمل بالهواء |
- نسبة الضغط:3:1 (الأمثل للزيت متوسط اللزوجة، على سبيل المثال، SAE130)
- اتصالات:مدخل الهواء (F1/4"G)، مخرج الزيت (M1/2"G)
- تقييمات الضغط:ضغط العمل (8 بار)، الحد الأقصى. ضغط التدفق (24 بار)
- مقاييس الأداء:استهلاك الهواء (100 لتر/دقيقة)، السعة النسبية (18 لتر/دقيقة)، قطر أنبوب الشفط (42 ملم)
- الزيوت المطبقة:زيت المحرك، الزيت الهيدروليكي، زيت التروس، الزيت الاصطناعي (حتى اللزوجة SAE130)
|
| عربة وحدات للخدمة الشاقة |
- سعة التحميل:180-220KGS (يناسب الطبول التجارية القياسية وغير المنتظمة 220KGS)
- التنقل:عجلتان ثابتتان عاليتا الجودة + عجلتان (مناورة سلسة على الأرضيات الخرسانية/المستودعات)
- الميزات الهيكلية:دعامة دعم المضخة + جهاز تثبيت الأسطوانة (يؤمن البراميل الكبيرة/المضخة لمنع الانقلاب)
- ينهي:مطلي بالزنك (مقاوم للصدأ، ومقاوم للتآكل الناتج عن الزيوت والبيئات الرطبة)
- إطار:الفولاذ المقوى (يحافظ على الشكل دون تشوه تحت حمل 220KGS)
|
| خرطوم التوزيع |
- طول:4 م (يتيح التوزيع لمسافات طويلة دون تغيير موضع العربة الثقيلة)
- القطر الداخلي (المعرف):1/2 بوصة (يضمن التدفق دون عائق لنقل كميات كبيرة)
- مادة:SAE 10R2AT (مقاوم للزيت، ومقاوم للاهتراء، ومتين للاستخدام الثقيل المتكرر)
- ضغط العمل:138 بار (يتحمل مخرجات الضغط العالي من المضخة)
- اتصالات:مدخل/مخرج (1/2 بوصة) (متوافق مع المضخة والمقياس الرقمي)
|
| متر رقمي |
- نطاق التدفق:1-25 لتر/دقيقة (يتوافق مع السعة النسبية للمضخة البالغة 18 لتر/دقيقة)
- دقة:±0.5% (دقيق لتتبع مخزون النفط بكميات كبيرة وفواتير العملاء)
- حدود الضغط:الحد الأدنى لضغط العمل (5 بار)، الحد الأقصى لضغط العمل (100 بار)
- القدرة على التكيف مع درجة الحرارة:-20 درجة مئوية ~ +60 درجة مئوية (يعمل في المستودعات الباردة وبيئات الورش الدافئة)
- موضوع مدخل الزيت:1/2 Bsp/NPSM (متوافق مع مخرج الخرطوم)
|
نتائج اختبار الأداء
| عنصر الاختبار |
حالة الاختبار |
نتيجة الاختبار |
| كفاءة نقل الأسطوانة الكبيرة |
نقل الزيت من أسطوانة سعة 220 كجم (≈280 لتر) بسعة المضخة المقدرة بـ 18 لتر/دقيقة |
يفرغ الأسطوانة خلال 15.6 دقيقة تقريبًا؛ لا يوجد انخفاض في التدفق أو إجهاد المضخة؛ يستخرج أنبوب الشفط 97% من الزيت (المتبقي ≥8L) |
| دقة التوزيع |
الاستغناء عن 20 لترًا و30 لترًا و50 لترًا من الزيت الهيدروليكي (SAE100) باستخدام العداد الرقمي |
الأحجام المُقاسة: 20.01 لتر، 30.02 لتر، 50.03 لتر - كل ذلك ضمن نطاق الدقة ±0.5% |
| استقرار العربة والتنقل |
قم بتحريك العربة (المحملة بأسطوانة 220 كجم) عبر 100 متر من أرضيات المستودعات الخرسانية |
تتحرك العربة بسلاسة عبر العجلات؛ عجلات ثابتة تحافظ على حركة الخط المستقيم. تظل الأسطوانة مؤمنة بالكامل بواسطة جهاز التثبيت (بدون قلب أو تغيير) |
| المتانة تحت الضغط |
قم بتشغيل المضخة عند أقصى ضغط تدفق (24 بار) لمدة 3 ساعات مع زيت التروس (SAE130) |
لا يُظهر الخرطوم أي تورم أو تشقق أو تسرب؛ تظل مكونات المضخة (أجزاء الضغط والوصلات) سليمة؛ يحافظ إطار العربة على الاستقرار الهيكلي |
تفاصيل المنتج
تعالج مجموعة توزيع الزيت YEEDA YD51-013A المثبتة على عربة 3:1 التحديات الفريدة للتعامل مع زيت الأسطوانة الكبيرة: "التنقل المرهق للبراميل الثقيلة، وانخفاض كفاءة النقل، وقياس الحجم غير الدقيق". مععربة للخدمة الشاقة 220KGS + مضخة عالية التدفق 18 لتر/دقيقة + عداد رقمي دقيق بنسبة ±0.5%باعتبارها نقاط قوتها الأساسية، فإنها تعيد تعريف الكفاءة لتوزيع الزيت بكميات كبيرة في البيئات الصناعية:
عربة للخدمة الشاقة: الثبات والتنقل
- الحمولة 220KGS وطلاء الزنك:على عكس عربات 60KGS القياسية، تتعامل هذه العربة المعززة مع براميل كاملة الحجم 180-220KGS، مما يلغي الحاجة إلى استبدال البراميل الصغيرة بشكل متكرر. الطبقة النهائية المطلية بالزنك تقاوم الصدأ وبقع الزيت، مما يضمن طول العمر حتى في ورش العمل الرطبة أو مناطق التخزين الخارجية.
- تصميم آمن وسهل المناورة:يقوم جهاز تثبيت الأسطوانة بتثبيت البراميل الكبيرة في مكانها لمنع الانقلاب - وهي ميزة أمان مهمة عند نقل الأحمال الثقيلة. تتيح العجلتان الثابتتان والعجلتان عاليتا الجودة سهولة الحركة عبر أرضيات المستودعات، مما يوفر 50% من وقت العمل مقارنة بالتعامل اليدوي مع الأسطوانة أو الاعتماد على الرافعة الشوكية.
مضخة تعمل بالهواء 3:1: نقل فعال للزوجة المتوسطة
- 18 لتر/دقيقة التدفق السريع:توفر المضخة ذات نسبة الضغط 3:1 تدفقًا عاليًا ومتسقًا، مما يؤدي إلى تفريغ أسطوانة بوزن 220 كجم في حوالي 15.6 دقيقة - أسرع بثلاث مرات من المضخات اليدوية. تعتبر هذه الكفاءة ضرورية لورش العمل أو المستودعات ذات المتطلبات اليومية العالية للتزود بالوقود.
- شفط وتوافق موثوقان:يصل أنبوب الشفط بقطر 42 مم إلى الجزء السفلي من البراميل الكبيرة، مما يقلل من مخلفات الزيت المتبقية. تم تحسين تصميم المضخة للزيوت متوسطة اللزوجة (حتى SAE130)، مما يجعلها مثالية للأنظمة الهيدروليكية وعلب التروس الصناعية والآلات الثقيلة.
عداد رقمي دقيق وخرطوم متين
- ± 0.5% دقة للتحكم في التكاليف:يزيل المقياس الرقمي التخمين عند التوزيع بكميات كبيرة، مما يضمن تتبعًا دقيقًا للمخزون وفواتير دقيقة للعملاء. إنه يتجنب الإفراط في التوزيع، الأمر الذي قد يؤدي إلى إهدار الزيت وزيادة تكاليف التشغيل.
- خرطوم SAE 10R2AT 4 م:يدعم الخرطوم المقاوم للزيت بضغط 138 بار التوزيع لمسافات طويلة دون تغيير موضع العربة الثقيلة. يضمن قطرها الداخلي 1/2 بوصة تدفقًا دون عائق، مما يتوافق مع إخراج المضخة ذات الحجم الكبير من أجل تشغيل سلس.
سيناريوهات التطبيق
التزود بالوقود بالرافعة الشوكية للمستودعات الصناعية
متطلبات السيناريو:يحتفظ مستودع التصنيع بـ 10 رافعات شوكية كهربائية (تحتاج كل منها إلى 40 لترًا من الزيت الهيدروليكي، SAE100) يوميًا، باستخدام براميل زيت سعة 220 كجم. يتطلب المستودع حلاً متنقلاً لتزويد الرافعات الشوكية بالوقود المتوقفة في أماكن مختلفة دون مساعدة الرافعات الشوكية.
عملية التشغيل:
- يثبت:قم بتأمين أسطوانة الزيت الهيدروليكي 220KGS إلى عربة YD51-013A باستخدام جهاز التثبيت؛ قم بتوصيل مدخل الهواء F1/4"G للمضخة بضاغط الهواء الخاص بالمستودع؛ قم بتوصيل خرطوم 4 متر والمقياس الرقمي
- الاستغناء:انقل العربة إلى كل حجرة رافعة شوكية؛ تمديد خرطوم 4M إلى مدخل الزيت للرافعة الشوكية؛ استخدم العداد الرقمي لضبط حجم التوزيع بمقدار 40 لترًا - يتم نقل الزيت خلال 2.2 دقيقة تقريبًا لكل رافعة شوكية
- كفاءة:يتم تزويد 10 رافعات شوكية بالوقود خلال 22 دقيقة تقريبًا؛ إن حركة العربة تلغي الحاجة إلى تحريك الطبول الثقيلة باستخدام رافعة شوكية
- دقة:يقوم العداد الرقمي بتسجيل كل صرف، مما يبسط عمليات فحص المخزون في نهاية اليوم
تأثير:عربة للخدمة الشاقة تتعامل مع الطبول الكبيرة؛ يلبي التدفق العالي متطلبات التزود بالوقود اليومية؛ يعمل التصميم المحمول على تحسين سير عمل المستودع.
صيانة أسطول الشاحنات بالمركز اللوجستي
متطلبات السيناريو:يقدم مركز لوجستي خدمات 15 شاحنة توصيل (تحتاج كل منها إلى 35 لترًا من زيت المحرك، SAE50) أسبوعيًا، باستخدام براميل سعة 220 كجم. يحتاج المركز إلى قياس دقيق لتتبع استخدام الزيت لكل شاحنة والتحكم في تكاليف الصيانة.
عملية التشغيل:
- يثبت:ضع العربة YD51-013A بالقرب من منطقة الصيانة؛ قم بتوصيل المضخة بمصدر الهواء 8 بار الخاص بالمركز
- الاستغناء:استخدم العداد الرقمي لتوزيع 35 لترًا من زيت المحرك لكل شاحنة - ويستغرق النقل حوالي 1.9 دقيقة لكل مركبة؛ دقة المقياس ±0.5% تضمن عدم التعبئة الزائدة
- تتبع التكلفة:تسجيل قراءة العداد لكل شاحنة للتعرف على المركبات ذات الاستهلاك الزائد للزيت
- راحة:يصل الخرطوم الذي يبلغ طوله 4 أمتار إلى خزانات زيت الشاحنات بسهولة، وتدور عجلات العربة بسلاسة عبر الساحة الخرسانية بالمركز
تأثير:يعمل العداد الدقيق على تبسيط عملية تتبع التكلفة؛ تصميم متنقل يناسب سير عمل الصيانة؛ هيكل متين يتحمل الاستخدام المتكرر.
استبدال زيت تروس ورشة العمل الثقيلة
متطلبات السيناريو:ورشة متخصصة في صيانة علب التروس الصناعية واستبدال زيت التروس لـ 8 علب تروس كبيرة (يحتاج كل منها إلى زيت تروس 60 لترًا، SAE130) شهريًا، باستخدام براميل 220 كجم. يتطلب الزيت متوسط اللزوجة مضخة قوية لتجنب الانسداد.
عملية التشغيل:
- يثبت:قم بتركيب المضخة على دعامة دعم العربة؛ قم بتوصيل أنبوب الشفط بأسطوانة زيت التروس 220KGS؛ قم بتوصيل الخرطوم بمدخل زيت علبة التروس
- الاستغناء:قم بتشغيل المضخة عند ضغط عمل 8 بار - يتم نقل 60 لترًا من زيت SAE130 في حوالي 3.3 دقيقة لكل علبة تروس؛ تضمن نسبة المضخة 3:1 تدفقًا سلسًا دون انسداد
- متانة:إن طلاء العربة المطلي بالزنك يقاوم بقع الزيت وغبار ورشة العمل؛ يتعامل الخرطوم (SAE 10R2AT) مع الضغط الأقصى للمضخة البالغ 24 بار دون تسرب
- انتهاء:تتم صيانة جميع علب التروس الثمانية في حوالي 26.4 دقيقة - وهو نصف الوقت المطلوب باستخدام المضخات الأصغر حجمًا والأقل قوة
تأثير:مضخة 3:1 تتعامل مع الزيت متوسط اللزوجة؛ تصميم عالي التحمل يناسب الاستخدام في ورشة العمل؛ التدفق الفعال يقلل من وقت الصيانة.
الأسئلة المتداولة
Q1: من الصعب تحريك العربة عند تحميلها بأسطوانة 220KGS. كيف يمكنني تحسين حركتها؟
A1: عادةً ما يكون سبب انخفاض القدرة على الحركة هو انسداد العجلة أو عدم كفاية التشحيم. الحلول:
- العجلات والعجلات النظيفة:قم بإزالة بقايا الزيت أو الغبار أو الحطام من محاور العجلات ومحامل العجلات - حيث يؤدي تراكمها إلى زيادة الاحتكاك
- تحقق من حالة الأرضية:تأكد من أن الأرضية خالية من الشقوق أو المطبات أو الحطام السائب؛ استخدم حصيرة أرضية مطاطية في المناطق الخشنة لإنشاء سطح أكثر نعومة
- تشحيم الأجزاء المتحركة:استخدم مواد تشحيم شديدة التحمل ومقاومة للزيت على محامل العجلات ومفاصل العجلات كل ثلاثة أشهر. ستعمل هذه الخطوات على استعادة الحركة السلسة
س2: هل يمكن للمضخة التعامل مع زيت ذو لزوجة أعلى من SAE130 (على سبيل المثال، SAE140)؟
ج2: لا. تم تحسين نسبة ضغط المضخة 3:1 خصيصًا لزيوت SAE130 أو الزيوت ذات اللزوجة المنخفضة. سيؤدي استخدام زيت SAE140+ إلى:
- انخفاض معدل التدفق:قد لا توفر المضخة سوى 10-12 لتر/دقيقة (40% أقل من سعتها المقدرة)
- زيادة تآكل المضخة:تجبر اللزوجة العالية مكونات ضغط المضخة على العمل بجهد أكبر، مما يقلل من عمر الخدمة بنسبة تصل إلى 50%
- خطر الانسداد:يمكن للزيت السميك أن يسد أنبوب الشفط مقاس 42 مم أو مخرج الزيت M1/2"G. بالنسبة للزيوت ذات اللزوجة الأعلى من SAE130، استخدم مجموعة YEEDA مع مضخة بنسبة ضغط 5:1 (على سبيل المثال، YD51-013B)
س3: قراءة العداد الرقمي لا تتطابق مع الحجم الفعلي للزيت الموزع. كيف يمكنني معايرة ذلك؟
A3: قم بمعايرة جهاز القياس باستخدام حاوية حجم معتمدة للتأكد من دقتها:
- الحصول على حاوية معتمدة:استخدم حاوية سعة 50 لترًا بحجم تم التحقق منه (يمكن إرجاعه إلى المعايير الوطنية أو الصناعية)
- الاستغناء عن النفط:استخدم العداد الرقمي لتوزيع 50 لترًا من الزيت في الحاوية المعتمدة
- ضبط المعايرة:إذا كانت قراءة جهاز القياس 50.25 لترًا (تتجاوز حد الخطأ ±0.5%)، فحدد موقع برغي المعايرة على جهاز القياس (ارجع إلى دليل المستخدم) وأدره قليلاً لخفض القراءة حتى تتطابق مع حجم الحاوية الذي يبلغ 50 لترًا. كرر هذه العملية حتى تقع دقة جهاز القياس ضمن نطاق ±0.5%
س 4: كيف أحافظ على طلاء الزنك للعربة لمنع الصدأ؟
A4: قم بحماية السطح المطلي بالزنك من خلال خطوات الصيانة البسيطة التالية:
- التنظيف بعد الاستخدام:بعد كل استخدام، امسح إطار العربة بقطعة قماش نظيفة وجافة لإزالة بقايا الزيت، حيث يحبس الزيت الرطوبة، مما يسرع عملية الصدأ.
- فحص الضرر:تحقق بانتظام من اللمسة النهائية بحثًا عن الخدوش أو الرقائق؛ قم بإصلاح المناطق المتضررة الصغيرة باستخدام طلاء الرش الغني بالزنك لمنع صدأ الفولاذ المكشوف
- التخزين المناسب:قم بتخزين العربة في منطقة جافة وجيدة التهوية - وتجنب تخزينها في الخارج أو بالقرب من مصادر المياه (مثل الأحواض وغسالات الضغط)
- الصيانة السنوية:مرة واحدة في السنة، ضع طبقة رقيقة من الزيت المضاد للصدأ على الإطار لتعزيز طلاء الزنك وإطالة عمره
