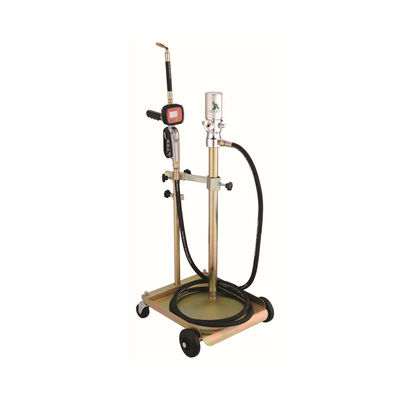

YD51-012A موزع زيت عربة: 18L / Min ، دقة ± 0.5 ٪ ، للورشات / المصانع / المزارع
مواصفات المنتج
ملخص المعايير الأساسية
| فئة المكونات |
المواصفات الخاصة |
| النموذج |
YD51-012A (مجموعة موزعة زيت 3: 1 مثبتة على عربة ، مثالية لتوزيع الزيت المحمول في ورش العمل والمرآب والمرافق الصناعية) |
| نوع المنتج |
مجموعة متكاملة: مضخة زيت تعمل بالهواء + عربة وحدات + خرطوم التوزيع + عداد رقمي |
| مضخة زيت تعمل بالهواء |
- نسبة الضغط:3:1 (يتيح نقل زيوت عالية اللزوجة بشكل فعال)
- الاتصالات:مدخل الهواء (F1/4"G) ، منفذ النفط (M1/2"G)
- معدل الضغط:ضغط العمل (8 بار) ، ضغط التدفق الأقصى (24 بار)
- الأداء:استهلاك الهواء (100 لتر / دقيقة) ، السعة النسبية (18 لتر / دقيقة) ، قطر أنبوب الشفط (42 مم)
- زيوت مناسبة:زيت المحرك، زيت الاصطناعي، زيت هيدروليكي، زيت العجلات (حتى اللزوجة SAE130)
|
| العربة الوحيدة |
- السعة:20-60Kg التوافق مع الطبول (يتلاءم مع أشكال الحاويات المختلفة / الأحجام)
- التنقل:2 عجلات ثابتة + 2 عجلات (سهولة المناورة على أرضيات ورشة العمل)
- الخصائص:دعم المضخة + جهاز إمساك الطبول (يقوم بتثبيت الطبول / المضخات أثناء الحركة)
- أنهي:مغلف بالزنك (ضد الصدأ ، مناسبة لبيئات ورشة العمل الرطبة)
|
| خرطوم التوزيع |
- الطول:4m (يدعم التوزيع لمسافات طويلة دون إعادة وضع العربة)
- هوية (القطر الداخلي):1/2 " (يضمن تدفق النفط دون عوائق)
- المواد:SAE 10R2AT (مقاوم للزيت، المقاوم للاستعمال الثقيل)
- ضغط العمل:138 بار (تتعامل مع تدفق زيت عالي الضغط)
- الاتصالات:مدخل / منفذ (1/2 ") (متوافق مع المضخة والعداد)
|
| العداد الرقمي |
- نطاق التدفق:1-25 لتر/دقيقة (يتطابق مع سعة المضخة 18 لتر/دقيقة)
- الدقة:±0.5٪ (يضمن قياس دقيق للزيت للفواتير أو تتبع المخزون)
- معدل الضغط:ضغط العمل الأدنى (5 بار) ، ضغط العمل الأقصى (100 بار)
- درجة حرارة العمل:-20 درجة مئوية ~ +60 درجة مئوية (يتم تكييفها مع المرآب البارد أو المساحات الصناعية الدافئة)
- خيط مدخل النفط:1/2 Bsp/NPSM (متوافق مع منفذ خرطوم)
|
نتائج اختبار الأداء
| مادة الاختبار |
حالة الاختبار |
نتيجة الاختبار |
| التوزيع الدقيق |
استخدام العداد الرقمي لتوزيع 10L، 20L، و 25L من زيت العدادات SAE100 |
أحجام المقاسات: 10.02L، 20.01L، 25.03L -- جميعها ضمن نطاق دقة ±0.5٪ |
| التنقل والاستقرار |
نقل العربة (مع طبل 60 كجم) عبر أرضيات ورشة العمل غير المستوية (بعد 50 متر) |
تتحرك العربة بسلاسة عن طريق العجلات المثبتة للحفاظ على الاستقرار |
| مقاومة الضغط |
تشغيل المضخة عند ضغط التدفق القصوى (24 بار) لمدة ساعتين بالزيت الهيدروليكي |
الخراطيم (SAE 10R2AT) لا تظهر أي تورم أو تسرب ؛ المضخة تحافظ على تدفق ثابت 18 لتر / دقيقة |
| القدرة على التكيف مع درجة الحرارة |
اختبار العداد الرقمي والخرطوم عند -20 درجة مئوية (التخزين البارد) و +60 درجة مئوية (ورشة التسخين) |
يحتفظ المقياس بدقة ؛ يبقى الأنبوب مرناً (لا وجود للكسر في درجة حرارة منخفضة أو ترقية في درجة حرارة عالية) |
تفاصيل المنتج
يحدد YD51-012A Trolley-Mounted 3:1 Oil Dispenser Kit التحديات الرئيسية لتوزيع الزيت المتنقل: "الحركة المحدودة، القياس غير الدقيق، والإعداد الجامح".تصميم متكامل 4 في 1 + دقة عالية + حركة متينةكقوى أساسية، فإنه يعيد تعريف الكفاءة في ورشة العمل ونقل النفط الصناعي:
تصميم متكامل 4 في 1: الراحة وتوفير المساحة
- الحل الكامل:يجمع بين مضخة تعمل بالهواء، عربة وحدات، خرطوم 4 أمتار، والقياس الرقمي في مجموعة واحدة - لا حاجة لشراء أو تجميع مكونات منفصلة.هذا يوفر 30% من وقت الإعداد ويقضي على مشاكل التوافق بين الأجزاء.
- عربة ذات كفاءة في استخدام المساحة:يحتوي عربة الزنك على كل من الطبل والضخة ، مما يقلل من مساحة التخزين بنسبة 50 ٪ مقارنة بالضخات والضخات المستقلة. يتناسب تصميمها المدمج مع أبواب ورشة العمل القياسية (عرض ≥ 80 سم).
التوزيع الدقيق والأداء القوي
- ± 0.5% دقة العداد الرقمي:يتيح قياس الزيت بدقة لمهام مثل فواتير العملاء (مثل صالات إصلاح السيارات) أو تتبع المخزون (مثل المرافق الصناعية). على عكس المقاييس اليدوية التي لديها خطأ ± 2٪ ،هذا العداد يضمن عدم إفراط أو انخفاض في التوزيع.
- 31 مضخة نسبة الضغط:يوفر تدفق 18 لتر/دقيقة وضغط 24 بار ماكس، معالجة زيوت اللزوجة المتوسطة (حتى SAE130) بسهولة.تقليل النفط المتبقي إلى الحد الأدنى (≤1L لكل 60 كجم من الطبل) وتقليل النفايات.
تحركات قوية ومتانة
- العربة الثقيلة:السعة من 20-60 كجم، والتشطيب المطلي بالزنك، وتصميم 4 عجلات (2 ثابت + 2 عجلات) تجعل من السهل التنقل عبر ورش العمل - حتى مع طبل كامل 60 كجم.الجهاز المضغوط للطبل يمنع التسرب أثناء النقل، وهي ميزة أمنية حاسمة.
- أنبوب مقاوم للاستعمال:مضخة SAE 10R2AT مقاومة لتدهور الزيت واللبس المادي ، مع ضغط عمل 138 بار يتفوق على أنابيب المطاط القياسية (عادة 80 بار).يبقى مرنا في درجات الحرارة القصوى (-20 °C ~ + 60 °C)لضمان الاستخدام على مدار السنة.
سيناريوهات التطبيق
ورشة إصلاح السيارات خدمات تغيير الزيت
متطلبات السيناريو:يعمل ورشة إصلاح السيارات على خدمة 30 سيارة يوميًا (كل منها يحتاج إلى 4-5 لتر من زيت المحرك) وتستخدم 60 كيلوغرامًا من البراميل. يحتاج المتجر إلى جهاز توصيل متنقل ودقيق لتقليل وقت العمل.
عملية التشغيل
- الإعداد: قم بتثبيت طبل زيت يزن 60 كيلوغراماً على العربة عن طريق جهاز التشغيل؛ قم بتوصيل مدخل الهواء F1/4"G في المضخة إلى ضاغط الهواء في المتجر؛ قم بتثبيت خرطوم 4 أمتار والقياس الرقمي
- التوزيع: استخدم العداد لتعيين الحجم المطلوب (على سبيل المثال ، 4L لسيارة سيدان) ؛ توفر المضخة زيتًا عند 18 لتر / دقيقة - 4 لتر يتم توزيعه في ~ 13 ثانية
- التنقل: نقل العربة بين ساحات الإصلاح (بعد 50 متر) لخدمة العديد من السيارات دون إعادة وضع الطبل
- الدقة: يسجل العداد كل إعطاء، مما يسهل فحص المخزون في نهاية اليوم
التأثير:التصميم المتحرك يوفر اليد العاملة. القياس الدقيق يقلل من نفايات النفط. 18 لتر / دقيقة تدفق يلبي الطلب اليومي الكبير.
صيانة الآلات الصناعية
متطلبات السيناريو:مصنع تصنيع يحافظ على 15 آلة هيدروليكية (كل منها يحتاج إلى 20 لتر من الزيت الهيدروليكي شهريا) ويحتفظ بالزيت في 60 كجم من البراميل.مُوزع مقاوم للضغط للزيت عالي اللزوجة.
عملية التشغيل
- الإعداد: قم بوضع المضخة على دعامة العربة؛ قم بتوصيلها بتزويد المحطة بالهواء (8 بار) ؛ قم بوضع خرطوم الزيت على مدخل الزيت في الجهاز
- التوزيع: تشغيل المضخة عند ضغط 24 بار ماكس لنقل 20 لتر من الزيت الهيدروليكي (SAE120) في ~ 67 ثانية ؛ يضمن العداد عدم الإفراط في التعبئة
- متانة: تتميز الطلاء المصفوف بالزنك في العربة بمقاومة غبار المصنع؛ والخرطوم (SAE 10R2AT) يتعامل مع ضغط 24 بار دون تسرب
- الكفاءة: فني واحد يمكنه صيانة جميع الآلات الـ15 في ساعتين ونصف - نصف وقت التوزيع اليدوي
التأثير:أداء الضغط العالي يتناسب مع احتياجات الزيت الهيدروليكي؛ البناء القوي يتحمل ظروف المصنع.
خدمة المعدات الزراعية (في الموقع)
متطلبات السيناريو:يقوم فريق خدمة مزرعة بالحفاظ على 10 جرارات (كل منها يحتاج إلى 15 لتر من زيت العدادات) في الموقع. يحتاج الفريق إلى جهاز توصيل محمول يعمل في درجات الحرارة الخارجية الباردة (-5 درجة مئوية) والدافئة (+ 35 درجة مئوية).
عملية التشغيل
- الإعداد: تحميل العربة (مع طبل 60 كجم) في شاحنة خدمة؛ في المزرعة، وضع العربة بالقرب من الجرارات
- التوزيع: استخدم العداد الرقمي لتوزيع زيت العدادات 15L (SAE130) لكل جرار في ~ 50 ثانية ؛ يصل خرطوم 4m إلى خزانات زيت الجرار دون تحريك العربة
- قابلية التكيف مع درجة الحرارة: يحتفظ العداد بدقة عند -5 درجة مئوية ؛ يبقى الأنبوب مرناً لسهولة التعامل معه
- قابلية النقل: حجم عربة السيارات المدمجة يناسب الشاحنة؛ تعمل العجلات على مسارات المزارع الحصرية
التأثير:التنقل في الموقع يلبي احتياجات المزرعة؛ مقاومة درجة الحرارة تتكيف مع الظروف الخارجية.
الأسئلة الشائعة
س1: يظهر العداد الرقمي رسالة خطأ أثناء الاستخدام. كيفية حل المشكلات؟
ج1: رسائل الخطأ عادة ما تنشأ عن مشاكل الضغط أو الاتصال. الحلول:
- تحقق من ضغط العمل:تأكد من المضخة توفر ما لا يقل عن 5 بار (الحد الأدنى للقياس) -- ضغط منخفض يؤدي إلى "ضغط منخفض" أخطاء
- فحص خيط المدخل:تشديد 1/2 Bsp / NPSM خيط مدخل النفط (الاتصالات فضفاضة تسبب فجوات الهواء و "خطأ التدفق" الرسائل)
- أعد ضبط العداد:قم بإيقاف تشغيل العداد وإيقاف تشغيله لإزالة الأخطاء المؤقتة. إذا استمرت الأخطاء، اتصل بالشركة المصنعة لتعديل العداد
السؤال 2: هل يمكن أن تتعامل العربة مع براميل أثقل من 60 كجم (على سبيل المثال ، 80 كجم) ؟
الجواب: لا، الحجم الأقصى للسيارة 60 كيلوغراماً، تجاوز هذا الحد سيؤدي إلى:
- أضرار العربة:يمكن أن ينحني أو ينكسر العجلات الثابتة تحت الوزن الزائد
- مخاطر السلامة:لا يمكن لوجهة ضبط الطبول تأمين الطبول الثقيلة ، مما يؤدي إلى احتمال تسرب أو الانقباض الطبول
- انخفاض الحركة:سيكون من الصعب المناورة على العربة ، حتى على الأسطح المسطحة. بالنسبة للبراميل التي يزن 80 كجم ، استخدم عربة ثقيلة (مقدر لـ ≥ 100 كجم) وتحقق من التوافق مع مضخة YD51-012A بشكل منفصل
السؤال الثالث: يصبح الأنبوب صلبًا في الطقس البارد (-20 درجة مئوية). كيف يمكن أن يبقى مرنًا؟
A3: للحفاظ على مرونة الأنبوب في درجات الحرارة المنخفضة:
- قم بتسخين الخرطوم:قبل الاستخدام ، لف الخراطيم في بطانية ساخنة (ضبط إلى 10-15 درجة مئوية) لمدة 10 دقائق -- وهذا يُلطف المادة SAE 10R2AT
- تجنب التشنج:تخزين خرطوم ملفوفة (غير مطوية) عندما لا تستخدم - يضعف الانحرافات المادة وزيادة هشاشة
- استخدم مادة إضافية للزيت ذات الحرارة المنخفضة:خلط كمية صغيرة من خفيف لزجة الزيت (متوافق مع نوع الزيت الخاص بك) لخفض نقطة تجميد الزيت ، والحد من الضغط على خرطوم
س4: كيفية تنظيف المضخة والعداد لمنع التلوث المتبادل عند تغيير أنواع الزيت؟
A4: يتم منع التلوث المتقاطع عن طريق التنظيف الدقيق:
- إغسل المضخةتشغيل 5-10L من النوع الجديد من الزيت من خلال مضخة لغسل الزيت القديم المتبقي
- نظف الحنجرة:قم بفصل الحنجرة وغسلها بالزيت الجديد (أو محلول متوافق ، على سبيل المثال ، الكحوليات المعدنية للزيوت المعتمدة على البترول)
- معايرة العداد:بعد التنظيف، اختبار العداد مع 10L من الزيت الجديد لضمان الدقة
- مسح الأجزاء الخارجية:قم بتنظيف العربة واصطف خارجها بقطعة قماش جافة لإزالة بقايا الزيت. لا تتحول أبداً بين الزيوت غير المتوافقة (مثل الزيت المعدني إلى الزيت الاصطناعي) دون تنظيف كامل
