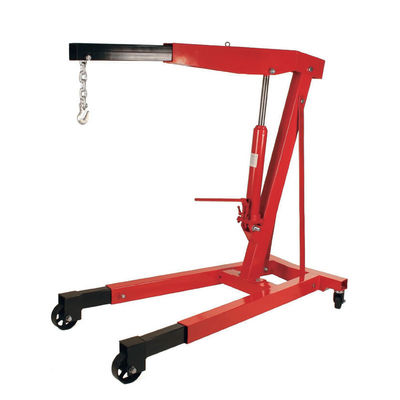

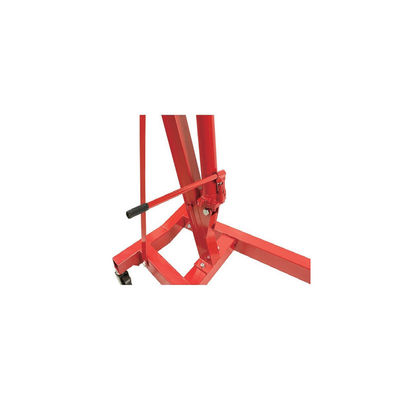

رافعة 3 طن ثابتة للخدمة الشاقة لإصلاح السيارات وصيانة الآلات والمناولة الصناعية
رافعة 3 طن ثابتة للخدمة الشاقة لإصلاح السيارات وصيانة الآلات والمناولة الصناعية
رافعة 3 طن ثابتة للخدمة الشاقة لإصلاح السيارات وصيانة الآلات والمناولة الصناعية
اسم العلامة التجارية
YEEDA
نموذج المنتج
YD01-008
شهادة
CE
بلد المنشأ
تشجيانغ ， الصين
موك
50pcs
unit price
$165
طريقة الدفع
ر/ر
القدرة على التوريد
500pcs/شهر
ملخص المنتج
رافعة ثقيلة ثابتة بقيمة 3 أطنان لإصلاح السيارات وصيانة الآلات والتعامل الصناعي مواصفات المنتج فئة المواصفات المعايير المحددة الأداء الأساسي مجهزة بجهاز لتحقيق مستوى الحمل ، مصممة خصيصًا لرفع وحمل الأحمال الثقيلة بأقل جهد ممكن قدرة الحمل الاسمية 6600LB (3000KG) نطاق رفع 47"-72" (120cm-183cm) نطاق الع...
تفاصيل المنتج
إبراز:
رافعة 3 طن ثابتة للخدمة الشاقة
,رافعة مناولة صناعية لإصلاح السيارات
,رافعة صيانة الآلات
قدرة الحمولة المقدرة:
6600 رطل (3000 كجم)
نطاق الرفع:
47 "-72" (120 سم-183 سم)
نطاق العمل:
0-86.6 "(0-220 سم)
حزمة 1 معلمات:
الوزن الإجمالي (GW): 77 رطل (30 كجم) ؛ الوزن الصافي (NW): 72.6 رطل (28 كجم) ؛ حجم الحزمة: 5 "×
حزمة 2 المعلمات:
الوزن الإجمالي (GW): 162 رطل (72 كجم) ؛ الوزن الصافي (NW): 158 رطل (70 كجم) ؛ حجم الحزمة: 57.8 "
حزمة 3 معلمات:
الوزن الإجمالي (GW): 35 رطل (18 كجم) ؛ الوزن الصافي (NW): 33 رطل (17 كجم) ؛ حجم الحزمة: 27.5 "×
وصف المنتج
رافعة ثقيلة ثابتة بقيمة 3 أطنان لإصلاح السيارات وصيانة الآلات والتعامل الصناعي
مواصفات المنتج
| فئة المواصفات | المعايير المحددة |
|---|---|
| الأداء الأساسي | مجهزة بجهاز لتحقيق مستوى الحمل ، مصممة خصيصًا لرفع وحمل الأحمال الثقيلة بأقل جهد ممكن |
| قدرة الحمل الاسمية | 6600LB (3000KG) |
| نطاق رفع | 47"-72" (120cm-183cm) |
| نطاق العمل | 0-86.6 " (0-220 سم) |
| الحزمة 1 المعايير | الوزن الإجمالي: 77 رطلاً (30 كغ) ؛ الوزن الصافي: 72.6 رطلاً (28 كغ) ؛ حجم الحزمة: 5 "* 33.8" * 4.3 " (134 سم * 81 سم * 11 سم) |
| حزمة 2 المعايير | الوزن الإجمالي: 162 رطلاً (72 كجم) ؛ الوزن الصافي: 158 رطلاً (70 كجم) ؛ حجم الحزمة: 57.8 "* 11.8" * 7.8 " (144 سم * 32 سم * 21 سم) |
| الحزمة 3 المعايير | الوزن الإجمالي: 35 رطلاً (18 كغ) ؛ الوزن الصافي (ن.و.): 33 رطلاً (17 كغ) ؛ حجم الحزمة: 27.5 "* 7" * 6 " (72 سم * 19 سم * 15.5 سم) |
تفاصيل المنتج
أبرز الميزات الأساسية للتصميم
الرافعة الثابتة الثقيلة ذات الوزن 3 طن هي جهاز صناعي مصمم خصيصًا للتعامل مع الأحمال الثقيلة.موازنة الحمل-- من خلال ضبط دقيق لميزان الجاذبية، يمكنه إبقاء الأحمال الثقيلة مستوى أثناء الرفع والنقل.هذا يمنع تلف المكونات الثقيلة الدقة مثل المحركات والتفاضلات بسبب الانحناء والاصطدام، مما يقلل بشكل كبير من صعوبة التشغيل. حتى شخص واحد يمكن أن تتعامل مع نقل الحمولة الثقيلة مع الحد الأدنى من الجهد.
الجهاز يعتمد على تصميم هيكلي "ثابت". على الرغم من أنه لا يمكن نقله، فإن قاعدته لديها استقرار قوي للغاية،مع انحراف مركز الجاذبية ≤ 2 سم عند تحمل الأحمال (في حالة الحمل الكامل)وبالاقتران مع سعة الحمل القياسية العالية التي تصل إلى 3000 كجم، يمكن أن تلبي احتياجات التعامل مع معظم المكونات الثقيلة في السيناريوهات الصناعية.لديها مزايا أكثر في سلامة تحمل الحمل الثابت.
المزايا الهيكلية والمادية
- الهيكل الرئيسي: يتم تصنيع ذراع الرفع من الصلب المنغنيزي المضخم بسماكة 8 ملم وقوة الشد ≥ 450MPa ، والذي لا يتعرض للإنحناء أو التشوه تحت تحمل الحمل لفترة طويلة.يتم تجهيز أجزاء الاتصال مع المسامير عالية القوة، مع عزم تشديد 50N * m لمنع تسريح المكونات أثناء التشغيل.
- نظام تسوية الحمل: يحتوي على جهاز هيدروليكي مدمج. يمكن التحكم في سرعة رفع / خفض الأحمال الثقيلة في 5 سم / ثانية أثناء التسوية ، وتجنب التأرجح في الحمل الناجم عن السرعة المفرطة.نطاق التسوية ± 5°، والتي يمكن أن تتكيف مع انحراف مركز الجاذبية من الأحمال الثقيلة المختلفة وضمان النقل المستقر.
- تصميم العبوة: يعتمد على عبوة مقسمة من ثلاثة أجزاء ، وتقسم الجهاز إلى مكونات خفيفة الوزن (مثل ملحقات الموازنة) ، ومكونات متوسطة الوزن (مثل ذراع رفع مقسمة) ،والمكونات الثقيلة (مثل الإطار الأساسي).هذا لا يقتصر على تقليل وزن التعبئة الواحدة (الوزن الإجمالي الأقصى لحزمة واحدة هو 72 كجم فقط) ولكن أيضا يسهل تخصيص التعبئة المرنة وفقا لمساحة النقل، مما يقلل من خطر الاصطدام أثناء الخدمات اللوجستية والنقل.
سيناريوهات التطبيق
صناعة السيارات وصيانتها
- خط تجميع مصنع السيارات: في عملية تجميع محركات وتحويلات السيارات أو سيارات الدفع الرباعي أو الشاحنات الخفيفة ، من الضروري نقل محركات تزن 150-300 كجم من منطقة المستودع إلى محطة التجميع.الرافعة يمكن الحفاظ على مستوى المحرك من خلال مستوى الحمل ومواءمته بدقة مع مقصورة محرك جسم السيارة، وتجنب الانحرافات في التوجيه الناجمة عن التعامل اليدوي وتحسين كفاءة التجميع.
- محلات إصلاح السيارات الثقيلة: عند إصلاح التفاضل (عادة يزن 200-400 كجم) أو ناقلات نقل الشاحنات الكبيرة والحافلات،من الضروري تفكيك المكونات من الهيكل وإنزالها إلى مقعد الإصلاحيمكن لمدى رفع الرافعة من 120-183 سم أن يتكيف مع ارتفاعات الهيكل لموديلات المركبات المختلفة.ومدى العمل من 0-220cm يمكن أن تعدل بمرونة مسار التعامل مع المكونات لتجنب لمس أجزاء أخرى من جسم السيارة.
سيناريوهات صيانة آلات البناء
- صيانة الحفارات والشاحنات: يبلغ وزن المحرك لهذه المعدات في الغالب 500-1000 كجم، والذي لا يتجاوز قدرة الرافعة على حمل 3000 كجم.يمكن استخدام الجهاز لرفع المحرك عموديا من جسم الآلة ثم نقله أفقيا إلى منطقة الصيانةيمكن أن يمنع موازنة الحمل من تلف أنابيب الزيت والدوائر الناجمة عن ميل المحرك.
- صيانة الآلات الزراعية: أجزاء نظام النقل والطاقة في المحاصيل والمناجم الكبيرة ثقيلة نسبياً (300-600 كجم).الرافعة يمكن أن تحل محل الطريقة التقليدية من "العمل اليدوي + المنتشرات البسيطة" إلى آمنة وكفاءة إكمال تفكيك المكونات والتجميع، تقليل كثافة عمل موظفي الصيانة.
السيناريوهات المساعدة للإنتاج الصناعي
- خط إنتاج المعدات الثقيلة: في عملية إنتاج المعدات الصناعية الثقيلة مثل آلات الأدوات والضاغطاتمن الضروري نقل المكونات الأساسية (مثل صناديق محولات أدوات الآلات وسلاسل الضاغط) التي تزن 800-2000 كجمالقدرة العالية على حمل الرافعة وقدرة التسوية المستقرة يمكن أن تضمن سلامة نقل المكونات بين العمليات في ورشة العمل، وتجنب تأخيرات الإنتاج الناجمة عن تلف المكونات.
- التخزين والخدمات اللوجستية: بالنسبة للأكسسوارات الثقيلة (مثل المحركات الكبيرة وصناديق التروس الصناعية) المخزنة في المستودعات لفترة طويلة ،يمكن استخدام الرافعة لنقل الملحقات من مركبات النقل (مثل الرافعات الشوكية والشاحنات) إلى الرفوف أو الأرض أثناء التحميل / التفريغ للدخول والخروجيمكن لمدى العمل من 220 سم أن يغطي احتياجات التشغيل لمعظم مساحات المستودعات، وتحسين كفاءة التحميل / التفريغ.
الأسئلة الشائعة
التشغيل والاستخدام
س: كيفية الحفاظ على مستوى الحمل الثقيل مع محول الحمل أثناء الاستخدام؟ هل هناك حاجة إلى تعديل متكرر؟
أولاً، قم بتوصيل الحمولة الثقيلة مع جهاز التسويةالجهاز سوف يكتشف تلقائيًا انحراف مركز الجاذبية من الحمل الثقيل ويجري تعديلات دقيقةإذا كانت الحمولة الثقيلة تميل قليلا أثناء النقل، يمكنك تصحيح ذلك عن طريق ضبط يدويا مقبض على جانب الموازنة (التحول في اتجاه عقارب الساعة لرفع الجانب الأيسر،في اتجاه عكس عقارب الساعة لرفع الجانب الأيمن)عادةً ما يكون تعديل واحد كافياً للحفاظ على مستواه طوال العملية، ولا يلزم تشغيله بشكل متكرر.
س: ما هو الفرق بين نطاق رفع الرافعة ونطاق العمل؟ كيفية اختيار النطاق المناسب في التشغيل الفعلي؟
ج: "مدى الرفع" يشير إلى نطاق ارتفاع الرفع الرأسي للحمولة الثقيلة (120-183 سم) ،وتشير "المدى العملي" إلى نطاق نصف قطر الدوران الأفقي الذي تغطيه ذراع الرفع (0-220 سم)على سبيل المثال، عند نقل محرك سيارة، إذا كان ارتفاع هيكل جسم السيارة هو 100 سم، يجب تعيين ارتفاع الرفع إلى 120-150 سم (20-50 سم أعلى من هيكل السيارة).يتم ضبط نطاق العمل وفقًا للمسافة الأفقية بين المحرك والرافعة لضمان عدم لمسها للمكونات المحيطة.
التثبيت والسلامة
س: هل هناك متطلبات للأرض عند تثبيت الرافعة الثابتة؟ هل من الضروري تثبيت القاعدة؟
ج: يجب أن تكون الأرضية مصنوعة من الخرسانة (سمك ≥10 سم، وقوة ضغط ≥C30) ، ولا يسمح بالتركيب على الأرضية الرخوة أو التي تتلف بسهولة مثل التربة أو بلاط الأرض.يجب تثبيت القاعدة مع المسامير التوسعة (من المستحسن استخدام M16 * 100mm المسامير التوسعةبعد التثبيت ، تحقق من مسطحة القاعدة ، مع خطأ ≤ 3 ملم ، لمنع حوادث السلامة الناجمة عن إمالة المعدات.
س: هل يمكن استخدام الجهاز لنقل حمولات ثقيلة تتجاوز الحمولة الاسمية (3000 كجم) لفترة قصيرة؟
الجواب: بالتأكيد لا. القدرة القياسية على حمل 3000 كجم مصممة لهذا الجهاز هي الحد الأعلى للسلامة. تجاوز هذا الوزن سيؤدي إلى ثني ذراع الرفع، تسرب النظام الهيدروليكي،أو حتى كسر قاعدة، مما يؤدي إلى خطر سقوط حمولة ثقيلة. إذا كان من الضروري نقل الأشياء ذات الوزن الزائد ، يجب استخدام رافعة ذات مستوى سعة حمولة أعلى ، ويحظر بشكل صارم الإفراط في الحمل.
الصيانة والتغليف
س: بعد الاستخدام لفترة طويلة، يصبح موازنة الحمل غير دقيقة في الموازنة. كيفية التعامل مع هذا؟
ج: أولاً، تحقق من مستوى الزيت الهيدروليكي للمستوى (يجب أن يكون بين علامات "MIN-MAX" على مقياس الزيت). إذا لم يكن كافياً، أضف زيت هيدروليكي مضاد للاستنزاف 46 #. إذا كان مستوى الزيت طبيعياً،تفكيك صمام التخفيف داخل جهاز التسوية، إزالة الشوائب في الصمام (من المستحسن تنظيفه بالديزل وتجفيفه) ، وإعادة تجميعه واختباره. عادة ما يمكن استعادة الدقة. إذا استمرت المشكلة،الاتصال بالمهنيين لإصلاح النظام الهيدروليكي.
س: بالنسبة للمكونات في التعبئة الثلاثية ، كيفية تأكيد العلاقة المقابلة لكل عنصر أثناء التثبيت؟ ماذا لو كنت قلقًا بشأن التجميع الخاطئ؟
ج: يتم وضع علامة على كل حزمة مع تعريف المكونات (مثل "حزمة 1 - ملحقات المستوى"، "حزمة 2 - ذراع الرفع الرئيسية"، "حزمة 3 - وصلات القاعدة") ،ويتم تضمين دليل تركيب مع الحزمةيحتوي الدليل على أرقام المكونات ورسومات خطوات التجميع.يمكنك تجميع في ترتيب "قاعدة -> ذراع رفع -> مستوى -> الملحقات" وتحقق من الأرقام واحدة تلو الأخرىإذا كان لديك أي أسئلة، يمكنك الرجوع إلى مخطط انفجار المكونات في الدليل لتجنب التجميع الخاطئ.
