تفاصيل المنتج:
شروط الدفع والشحن:
|
| سعة: | 450 كجم (1000 رطل) | دائرة نصف قطرها الرفع: | 930mm (36.6 ") |
|---|---|---|---|
| ماكس رفع دائرة نصف قطرها: | 1295mm (51 ") | حجم قاعدة: | 270 مم × 270 مم (10.6 "× 10.6") |
| أقصى ارتفاع رفع: | 2015mm (79.3 ") | وزن المكون 1: | 13 كجم (مع العبوة: 33 × 32 × 31 سم) |
| إبراز: | ذراع دوار بزاوية 360 درجة لورشة السيارات,ذراع دوار هيدروليكي مع تروس رفع,ذراع مضخة هيدروليكية لورشة العمل,hydraulic swivel boom with lifting gears,workshop hydraulic pump boom |
||
| فئة المعلمة | موديل 1000 رطل (450 كجم) | موديل 2000 رطل (900 كجم) | وصف |
|---|---|---|---|
| معلومات أساسية | رافعة محمولة على شاحنة صغيرة | رافعة محمولة على شاحنة صغيرة | متوافق مع شاحنات الالتقاط المستخدمة لرفع البضائع في الهواء الطلق |
| معلومات أساسية | ملحق الشاحنة | ملحق الشاحنة | يمكن تركيبها مباشرة على سرير الشاحنة الصغيرة دون تعديلات إضافية |
| معلمة الأداء | 450 كجم (1000 رطل) | 900 كجم (2000 رطل) | الحد الأقصى لوزن الرفع الآمن؛ يحظر التشغيل فوق المدى |
| معلمة الأداء | 930 ملم (36.6 بوصة) | 930 ملم (36.6 بوصة) | المسافة من أقرب نقطة رفع للذراع إلى مركز القاعدة |
| معلمة الأداء | 1295 ملم (51 بوصة) | 1295 ملم (51 بوصة) | المسافة من أبعد نقطة رفع للذراع إلى مركز القاعدة |
| معلمة الأداء | 2015 ملم (79.3 بوصة) | 1800 ملم (70.8 بوصة) | الحد الأقصى لارتفاع الرفع لذراع الرافعة، يحدد الحد الأعلى لارتفاع البضائع |
| المعلمة الهيكلية | 270 مم * 270 مم (10.6 بوصة * 10.6 بوصة) | 270 مم * 270 مم (10.6 بوصة * 10.6 بوصة) | حجم القاعدة الثابتة، مما يضمن استقرار التثبيت |
| المعلمة الهيكلية | / | 1355 ملم | حصريًا لطراز 2000 رطل؛ يوفر مساحة تخزين بعد الطي |
| معلمة الوزن | 13 كجم (مع العبوة: 33*32*31 سم) | 14 كجم (مع العبوة: 34*33*32 سم) | وزن المكونات الصغيرة، سهل التعامل مع شخص واحد |
| معلمة الوزن | 36 كجم (مع العبوة: 111*32*18 سم) | 36 كجم (مع العبوة: 113*32*18 سم) | وزن الهيكل الرئيسي، يتطلب معالجة تعاونية من شخصين |
| فئة المعلمة | 1 طن (1000 كجم) الموديل القياسي | 1 طن (1000 كجم) موديل هيدروليكي | وصف |
|---|---|---|---|
| معلومات أساسية | رافعة محرك قابلة للطي | رافعة محرك قابلة للطي | يستخدم لرفع وتحريك المحركات والمكونات الثقيلة |
| معلومات أساسية | / | مضخة هيدروليكية بمكبس واحد | يتم تشغيل النموذج الهيدروليكي بواسطة المكونات الهيدروليكية، مما يوفر الجهد ويتيح التحكم الدقيق في السرعة |
| معلمة الأداء | 1000 كجم (2222 رطلاً) | 1000 كجم (1 طن) | يدعم تعديل الحمل متعدد التروس، متوافق مع مكونات ذات أوزان مختلفة |
| معلمة الأداء | / | 250 كيلوجرام. 500 كجم؛ 750 كجم؛ 1000 كجم | يحتوي النموذج الهيدروليكي على 4 تروس تحميل محددة مسبقًا، قابلة للتبديل عند الطلب لتجنب التحميل الزائد |
| معلمة البعد | 1470 ملم (57.8 بوصة) | 1500 ملم | ارتفاع المعدات الرئيسية مما يؤثر على المساحة المطلوبة لعمليات الرفع |
| معلمة البعد | 1520 ملم (59.8 بوصة) | 1450 ملم | المدى الأمامي والخلفي للإطار، يحدد الاستقرار ونطاق التشغيل |
| معلمة البعد | 978 ملم (38.5 بوصة) (العرض الخارجي)، 850 ملم (33.5 بوصة) (العرض الداخلي) | 1000 ملم | يؤثر العرض الخارجي على مساحة التخزين؛ العرض الداخلي متوافق مع أحجام المكونات |
| معلمة البعد | / | المسافة بين مراكز العجلات الأمامية: 800 ملم؛ المسافة بين مراكز العجلات الخلفية: 540 ملم | يعزز تصميم قاعدة العجلات للنموذج الهيدروليكي من ثبات الحركة |
| معلمة الوزن | 76 كجم (معبأة في علبة من الخشب الرقائقي: 142*38*36 سم) | 71 كجم (المكون 1: 16 كجم، التغليف: 71*35*16 سم؛ المكون 2: 55 كجم، التغليف: 140*30*20 سم) | يتم تعبئة النموذج الهيدروليكي في مكونات لسهولة النقل والتجميع |

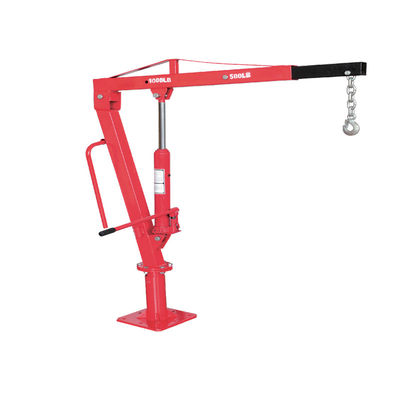

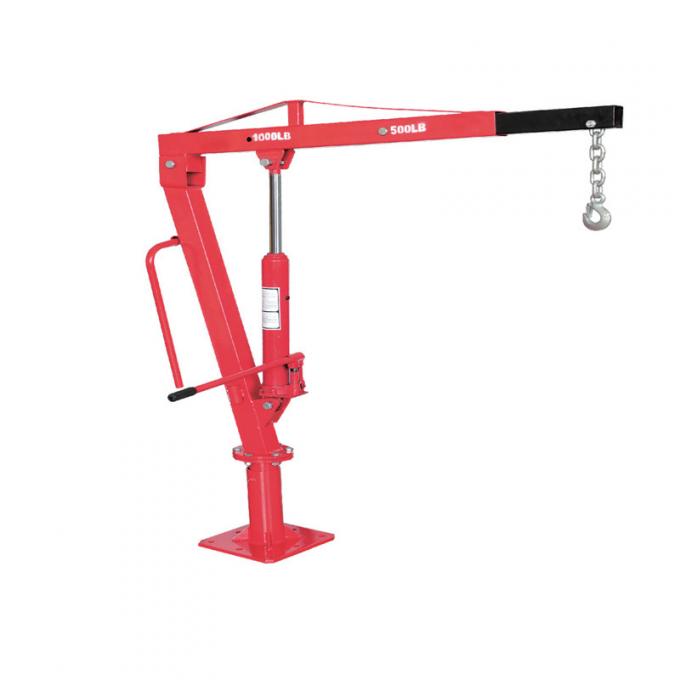

تم تصميم ملحق الرفع الخارجي هذا خصيصًا للشاحنات الصغيرة، ويتميز بدوران 360 درجة وتركيب خفيف الوزن. يمكن أن يحقق ذراع الرافعة دورانًا كاملاً دون تحريك السيارة، مما يجعله مثاليًا لنقل البضائع في الهواء الطلق وصيانة المعدات. يمكن تثبيت القاعدة القياسية 270 مم * 270 مم مباشرة على قاعدة الشاحنة الصغيرة باستخدام البراغي، ولا تتطلب أي لحام أو تعديلات عميقة على السيارة (وقت التثبيت ≥30 دقيقة).
تم تصنيع ذراع الرافعة من الفولاذ عالي القوة مع طلاء رش مضاد للصدأ، وتتميز بمحامل مقاومة للتآكل من أجل دوران سلس وتتضمن جهازًا محددًا لمنع الدوران الزائد. توفر القاعدة فتحات تثبيت متعددة للتوافق مع مختلف العلامات التجارية لشاحنات البيك أب.
تتخصص هذه الأداة المستخدمة في ورشة العمل/الأماكن الخارجية في التعامل مع المكونات الثقيلة مع تصميم موفر للمساحة. متوفر في النماذج القياسية والهيدروليكية، ويعمل بكفاءة على رفع/تحريك المكونات الثقيلة (500-1000 كجم) مثل المحركات وعلب التروس. تعمل المضخة ذات المكبس الواحد للنموذج الهيدروليكي على تقليل قوة التشغيل بنسبة 66% وتوفر 4 تروس تحميل محددة مسبقًا للتحكم الدقيق.
س: انحشار ذراع الرافعة أثناء الدوران؟
ج: نظف المفصل، ضع شحم الليثيوم (2-3 مم). في حالة استمرار المشكلة، قم بفحص/استبدال المحامل البالية بأجزاء معتمدة من الشركة المصنعة.
س: القاعدة تتفكك أثناء الاستخدام؟
ج: أعد ربط البراغي إلى 40-45 نيوتن*م (نمط قطري). لأسرة الشاحنات الرقيقة (<3 مم)، أضف لوح فولاذي 5 مم أسفل القاعدة.
س: المضخة الهيدروليكية تفقد الضغط؟
ج: تحقق من مستوى الزيت الهيدروليكي 46#؛ فحص/تشديد التوصيلات (15-20 نيوتن*م)؛ استبدال الأختام المطاطية النتريل القديمة.
س: العجلات تنزلق أثناء الرفع؟
ج: استخدم الحصائر المطاطية على الأسطح الملساء؛ ضبط ارتفاع العجلة على أرض غير مستوية؛ تأكد من محاذاة مركز ثقل الحمل مع مركز الرافعة.
